Работа на дренчерния клапан

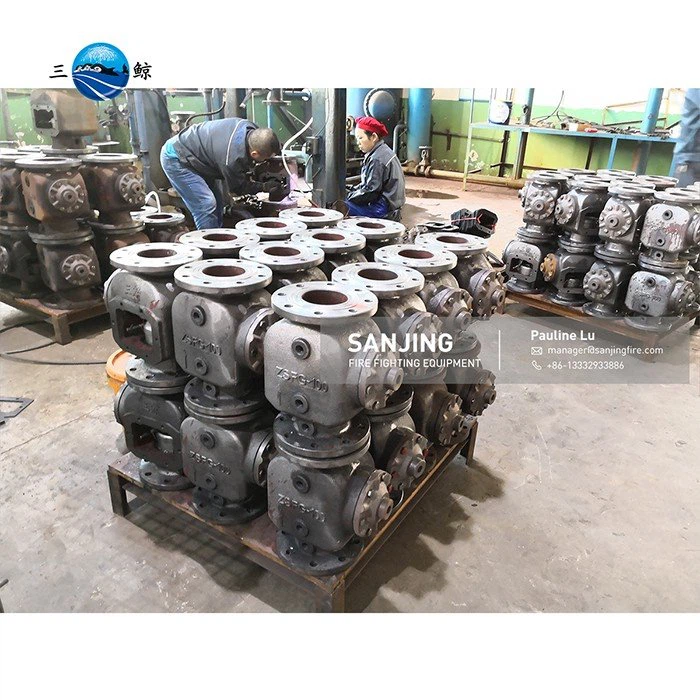

Вентилът за пожарна аларма SANJING се състои главно от корпус на клапана, превключвател за налягане, устройство против нулиране, воден алармен гонг, автоматичен капков клапан, електромагнитен клапан и свързващи тръбни фитинги. Това са директно запечатани диафрагмени вентили, широко използвани в различни видове отворени системи като автоматична спринклерна система, система за водна мъгла, система за водна завеса. Възползвайте се от предимствата на симплексите в структурата, гъвкавост при инсталиране, надеждност в производителността и удобство при поддръжка.

Параметър

Дренчерен алармен клапан, уплътнение на диафрагмената камера, 2" до 12"

1) Размер: DN50-DN300
2) Отворите на фланеца съответстват на: PN16 / BS4504 / EN1092 / DIN2502 / ANSI150lb
3) Номинално работно налягане: 1.6MPa / 16bar / 235psi
4) Материал: поцинкована допълнителна тръба, корпус от сферографитен чугун, гумено уплътнение, месингови допълнителни клапани
5) С всички фитинги включва манометър, звънец на воден мотор, превключвател за налягане, електромагнитен клапан и др.

Основна техническа информация за предупредителен клапан (лост).
Модел	ZSFM80	ZSFM100	ZSFM125	ZSFM150	ZSFM200	ZSFM250
Вътрешен номинален диаметър (mm)	80	100	125	150	200	250
Номинално работно налягане (MPa)	1.6
Запечатан тест (MPa)	3.2
Тест за якост (MPa)	6.4
Начален час (s)	По-малко или равно на 15					По-малко или равно на 60
Устойчивост на триене	По-малко или равно на 0.07
Максимална монтажна ширина (mm)	755	755	830	840	900	940
Височина на вентила (mm)	330	330	350	350	430	500
Външен диаметър на фланеца (mm)	200	220	250	285	340	405
Диаметър между отвора за винт на фланеца (mm)	160	180	210	240	295	355
Диаметър на отвора за винт (mm)	8				12
Количество отвор за винт	18			22		26
